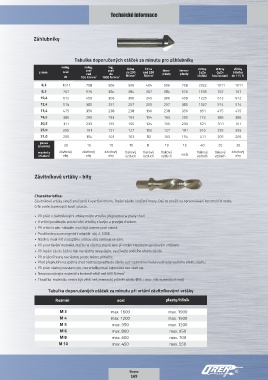

Technické informace
Záhlubníky
Tabulka doporučených otáček za minutu pro záhlubníky
neleg. neleg. leg. litina litina slitiny slitiny slitiny
ocel oceli duro- termo-
ø mm ocel do 250 nad 250 CuZn CuZn hliníku
nad do 2 2 plasty plasty
do 700 N/mm 2 1000 N/mm 2 N/mm N/mm křehké houževnaté do 11% Si
700 N/mm 2
6,3 1011 758 506 506 404 506 758 2022 1011 1011
8,3 767 576 384 384 307 384 576 1535 767 767
10,4 612 459 306 306 245 306 459 1225 612 612
12,4 514 385 257 257 205 257 385 1027 514 514
13,4 475 356 238 238 190 238 356 951 475 475
16,5 386 290 193 193 154 193 290 772 386 386
20,5 311 233 155 155 124 155 233 621 311 311
25,0 255 191 127 127 102 127 191 510 255 255
31,0 205 154 103 103 82 103 154 411 205 205
posuv
(m/min) 20 15 10 10 8 10 15 40 20 20
mazání a závitový závitový závitový tlakový tlakový tlakový voda tlakový tlakový závitový
chlazení olej olej olej vzduch vzduch vzduch vzduch vzduch olej
Závitníkové vrtáky - bity
Charakteristika:
Závitníkové vrtáky slouží současně k vyvrtání otvoru, řezání závitu i sražení hrany. Dají se použít na opracovávání konstrukční ocele,
CrNi ocele, barevných kovů i plastu.
• Při práci s závitníkovými vrtáky mějte vrtačku přepnutou na pravý chod
• K vrtání používejte pouze ruční vrtačky s levým a pravým chodem.
• Při vrtání s aku-nářadím musí být baterie plně nabitá.
• Používejte pouze originální adaptér obj. č. 5306
• Nástroj musí mít v adaptéru určitou vůli, centruje se sám.
• Při provrtávání materiálu tlačte na nástroj stejně jako při vrtání klasickým spirálovým vrtákem.
• Při řezání závitu žádný tlak na nástroj nevyvíjejte, využívejte vodícího efektu závitu.
• Při srážení hrany na nástroj pouze krátce přitlačte.
• Před přepnutím na zpětný chod nástroj zaveďte do závitu a při zpětném chodu využívejte vodícího efektu závitu.
• Při práci nástroj nezalamujte, osa vrtačky musí odpovídat ose nástroje.
• Neopracovávejte materiál s tvrdostí větší než 600 N/mm 2
• Tloušťka materiálu nesmí být větší než jmenovitý průměr závitu (M6 = max. síla materiálu 6 mm)
Tabulka doporučených otáček za minutu při vrtání závitníkovými vrtáky
Rozměr ocel plasty/hlinik
M 3 max. 1600 max. 1900
M 4 max. 1200 max. 1500
M 5 max. 950 max. 1200
M 6 max. 800 max. 950
M 8 max. 600 max. 700
M 10 max. 450 max. 550
