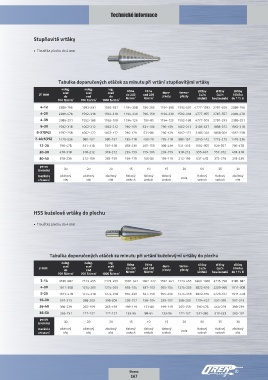

Page 177 - Katalog OREN

Technické informace

Stupňovité vrtáky

• Tloušťka plechu do 4 mm

Tabulka doporučených otáček za minutu při vrtání stupňovitými vrtáky
neleg. neleg. leg. litina litina slitiny slitiny slitiny
ocel ocel oceli duro- termo-
Ć mm do 250 nad 250 CuZn CuZn hliníku
do nad do 2 2 plasty plasty
700 N/mm 2 700 N/mm 2 1000 N/mm 2 N/mm N/mm křehké houževnaté do 11% Si
4-12 2389-796 1592-531 1592-531 1194-398 796-265 1194-398 1592-531 4777-1592 2787-929 2389-796
4-20 2389-478 1592-318 1592-318 1194-239 796-159 1194-239 1592-318 4777-955 2787-557 2389-478
4-39 2389-251 1592-168 1592-168 1194-126 796-85 1194-126 1592-168 4777-503 2787-293 2389-251
6-30 1592-318 1062-212 1062-212 796-159 531-106 796-159 1062-212 3185-637 1858-372 1592-318
6-37(PG) 1592-258 1062-172 1062-172 796-129 531-86 796-129 1062-172 3185-301 1858-301 1592-258
7-40,5(PG) 1470-236 980-157 980-157 735-118 490-79 735-118 980-157 2940-472 1715-275 1470-236
12-20 796-478 531-318 531-318 398-239 265-159 398-239 531-318 1592-955 929-557 796-478
20-30 478-318 318-212 318-212 239-159 159-106 239-159 318-212 955-637 557-372 478-318
30-40 318-239 212-159 265-159 159-119 106-80 159-119 212-159 637-478 372-279 318-239
posuv
(m/min) 30 20 20 15 10 15 20 60 35 30
mazání a závitový závitový závitový tlakový tlakový tlakový voda tlakový tlakový závitový
chlazení olej olej olej vzduch vzduch vzduch vzduch vzduch olej

HSS kuželové vrtáky do plechu

• Tloušťka plechu do 4 mm

Tabulka doporučených otáček za minutu při vrtání kuželovými vrtáky do plechu
neleg. neleg. leg. litina litina
ocel ocel oceli duro- termo- slitiny slitiny slitiny
ø mm do 250 nad 250 CuZn CuZn hliníku
do nad do 2 2 plasty plasty
700 N/mm 2 700 N/mm 2 1000 N/mm 2 N/mm N/mm křehké houževnaté do 11% Si
3-14 3185-682 2123-455 2123-455 1592-341 1062-227 1592-341 2123-455 6369-1365 3715-796 3185-682
4-30 1911-308 1274-205 1274-205 955-154 637-103 955-154 1274-205 3822-616 2229-360 1911-308
5-20 1911-478 1274-318 1274-318 955-239 637-159 955-239 1274-318 3822-955 2229-557 1911-478
16-30 597-313 398-209 398-209 299-157 199-104 299-157 398-209 1194-627 697-365 597-313
26-40 398-239 265-159 265-159 199-119 133-80 199-119 265-159 796-478 464-279 398-239
36-50 265-191 177-127 177-127 133-96 88-64 133-96 177-127 531-382 310-223 265-191
posuv
(m/min) 30 20 20 15 10 15 20 60 35 30
mazání a závitový závitový závitový tlakový tlakový tlakový voda tlakový tlakový závitový
chlazení olej olej olej vzduch vzduch vzduch vzduch vzduch olej

Strana
167
