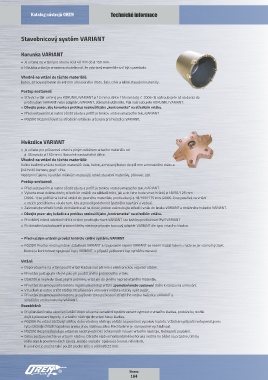

Katalog nástrojů OREN Technické informace

Stavebnicový systém VARIANT

Korunka VARIANT

• Je určena na vrtání pro otvory od ø 40 mm do ø 150 mm.
• Hloubka vrtání je omezena skutečností, že odvrtaný materiál musí být vysekáván.

Vhodné na vrtání do těchto materiálů:
beton, armovaný beton do ø 8 mm armovaného drátu, žula, cihla a lehké stavební materiály.

Postup sestavení:
• Středící vrták určený pro KORUNKU VARIANT ø 12 mm a délce 155 mm (obj. č. 2006-3) našroubujete až na doraz do
prodloužení VARIANT nebo adaptéru VARIANT, důkladně utáhněte. Pak našroubujete KORUNKU VARIANT.
• Dávejte pozor, aby korunka a protikus nesloužili jako „kontramatka“ na středícím vrtáku.
• Před sestavením je nutno očistit závity a potřít je tenkou vrstvou mazacího tuku VARIANT
• POZOR! Nezaměňovat se středícím vrtákem určeným pro hvězdice VARIANT.

Hvězdice VARIANT
• Je určena pro průrazové vrtání s plným odběrem vrtacího materiálu od
ø 35 mm do ø 150 mm v libovolně nastavitelné délce.
Vhodné na vrtání do těchto materiálů:
Velice kvalitně vrtá do tvrdých materiálů žula, beton, armovaný beton do ø 8 mm armovaného drátu a
jiné tvrdé kameny, popř. cihla.
Nedoporučujeme na vrtání měkkých materiálů lehké stavební materiály, pískovec atd.
Postup sestavení:
• Před sestavením je nutno očistit závity a potřít je tenkou vrstvou mazacího tuku VARIANT.
• Vyberte mezi dvěma druhy středících vrtáků na základě toho, jak a do čeho bude vrtat. Krátký ø 18/50/125 mm
(2006-1) se požívá na kolmé vrtání do pevného materiálu, prodloužený ø 18/100/175 mm (2006-2) se používá na vrtání
v rozích pod úhlem a všude tam, kde je pravděpodobnost špatného navrtání a vedení.
• Zašroubujte středící vrták do hvězdice až na doraz, potom zašroubujte středící vrták do šneku VARIANT a dotáhněte hvězdici VARIANT.
• Dávejte pozor aby hvězdice a protikus nesloužili jako „kontramatka“ na středícím vrtáku.
• Pro dobrý odvod odvrtané drti a vedení používejte šnek VARIANT i za každou prodlužovací tyčí VARIANT
• Po dosažení požadované pracovní délky nástroje připojte koncový adaptér VARIANT dle typu vrtacího kladiva.

• Před každým vrtáním provést kontrolu celého systému VARIANT
• POZOR! Prostor mezi upínáním (závitem) VARIANT a spojovacím čepem VARIANT se nesmí mazat tukem, maže se jen samotný závit.
Nutné je kontrolovat spojovací čepy VARIANT, v případě poškození čep vyměňte za nový.

Vrtání:
• Doporučujeme na vrtání použít vrtací kladiva nad pět kilo s elektronickou regulací otáček.
• Při vrtání postupujte stejně jako při použití jiného průrazového vrtáku.
• Důležité je nepředvrtávat jinými průměry, vrtat jen do plného nepředvrtaného materiálu.
• Při vrtání do armovaného betonu registrujte postup vrtání zpomalení anebo zastavení: došlo k nárazu na armování.
• V tu chvíli je nutno snížit otáčky. Po překonání armování můžete otáčky opět zvýšit.
• Při vrtání do armovaného betonu je zvýšené riziko poškození středícího vrtáku hvězdice VARIANT a
středícího vrtáku korunky VARIANT.
Rozebírání:
• Při přerušení nebo ukončení vrtání doporučujeme variabilní systém variant vyjmout z vrtacího kladiva, protože by mohlo
dojít k přenesení teploty z vrtacího nástroje do vrtací hlavy kladiva.
• POZOR! Po vrtání zůstávají určitou dobu všechny nástroje ohřáté na poměrně vysokou teplotu. V žádném případě nedoporučujeme
tyto nástroje chladit kapalinou anebo jinou násilnou silou. Necháváme je samovolně vychladnout.
• POZOR! Bezprostředně po vrtání se nedotýkejte bez ochranných rukavic vrtacího nástroje. Nebezpečí popálení.
• Celou sestavu nechte ve vrtacím kladivu. Obraťte kladivo horizontálně (vzhůru) a nechte ho běžet na prázdno, tím by
mělo dojít k povolení všech závitů. Jestliže nedojde opakovat činnost několikrát.
K uvolnění je možné také použít ploché klíče o velikosti 22 mm.
